芯棒材料質(zhì)量提高：
芯棒使用壽命的提升，首先要提高芯棒材料的質(zhì)量。哪些材料性能或者說哪些冶金工藝的改善能夠有效提
高芯棒壽命？
a. 延展性
a. 非金屬夾雜含量越低越好 → 改善脫氧排夾雜工藝
b. 液析碳化物越少越好 → 高溫均質(zhì)化
c. 晶粒細(xì)化 → 正鍛后火處理
b. 紅硬性
a. 提高熱處理硬度
b. 改進(jìn)合金組成
c. 韌性
a. 優(yōu)化淬火工藝
b. 充分回火
芯棒材料質(zhì)量提高：
?  芯棒制成工藝過程：
電弧爐（感應(yīng)爐）→  鋼包精煉 →  真空除氣 →  （電渣重溶） →  熱處理→  強(qiáng)力鍛造 →  晶粒細(xì)化 →
火 退火 →  矯直 → 粗加工 →  熱處理 →  矯直 →  精加工 →  鍍鉻
?  天大高芯科技在上述工藝過程中重點(diǎn)針對(duì)芯棒采取不同的工藝參數(shù)：
? 鋼包精煉，真空除氣去加雜工藝參數(shù)
? 熱處理溫度和時(shí)間
? 鍛造，晶粒細(xì)化工藝
? 熱處理方案

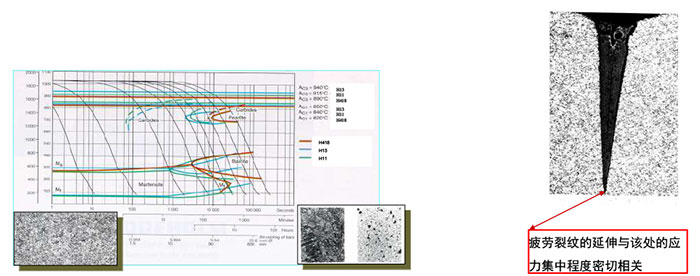

鋼材的 韌性 ：是材料抵抗應(yīng)力集中，阻止裂紋延伸的能力；材料的韌性源自于基體組織的均勻程度。
由于鋼材的基體由回火馬氏體和碳化物組成，碳化物的大小和分布狀態(tài)決定其韌性和延展性
◆ 碳化物大小和分布，非金屬夾雜含量，組織偏析
◆ 熱處理工藝與條件(冷卻方式，表面脫碳、回火及時(shí)與充分）
◆ 工作表面的狀態(tài)（機(jī)加工劃痕，磨削裂紋等等）

鋼材的 延展性：是鋼材冶金工藝質(zhì)量的表現(xiàn)，是區(qū)分不同品牌特鋼產(chǎn)品的主要指標(biāo)。是材料“寧彎不折”，在載
荷超過材料彈變強(qiáng)度時(shí)，材料以變形（并不出現(xiàn)裂紋）來應(yīng)對(duì)載荷的能力
特鋼的延展性與韌性源自于基體組織的均勻程度，非金屬夾雜含量，熱處理工藝的優(yōu)劣密切相關(guān)

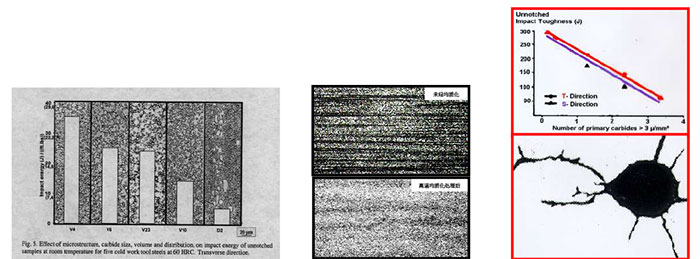

? 液析碳化物越小、分布越均勻，韌性延展性越高
? 非金屬夾雜含量越少，韌性延展性越高
? 熱處理馬氏體轉(zhuǎn)變以及回火越充分，韌性延展性越高

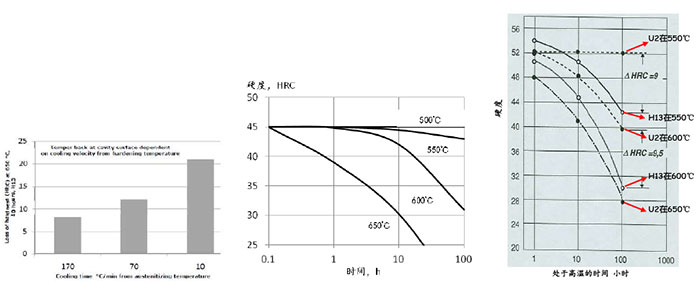

鋼材的 紅硬性：是鋼材在高溫狀態(tài)下保持強(qiáng)度和硬度的能力，通常用硬度-溫度-時(shí)間曲線來表示。
特鋼的紅硬性源自于合金組成以及合金元素在鋼中分配的均勻程度。近期研究證明工件的熱處理對(duì)材料的紅硬性有很大的影響。
? 合金組成與元素分布
? 熱處理工藝與條件
