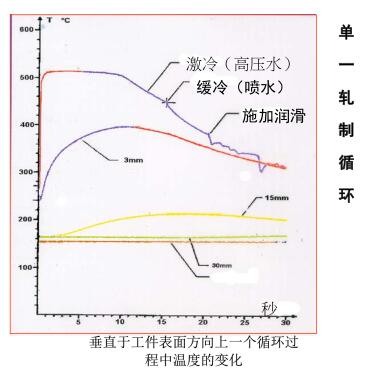

?芯棒在一個(gè)工藝循環(huán)過程中溫度周期性變化。
? 芯棒在接受炙熱管坯傳遞過來的熱量，只能通過表面（噴水冷卻）再傳遞給環(huán)境。
? 芯棒大多是高合金鋼材（H13，30Cr3MoV等）,其導(dǎo)熱性較差。
? 芯棒在通過各組軋輥表面溫度持續(xù)升高。
? 形成的溫度場，在芯棒的直徑方向與長度方向均可能形成較大的溫度梯度和熱應(yīng)力。
? 龜裂總是在冷熱差別大的部位首先開始。

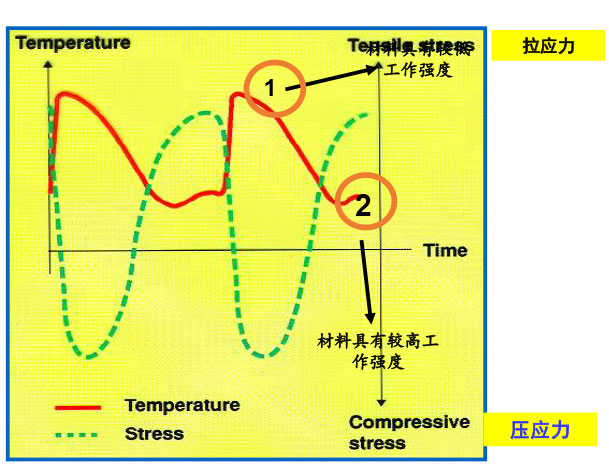

薄弱環(huán)節(jié) 1------- ? 鐓粗蠕變: ? 芯棒表面溫度高點(diǎn) ? 材料強(qiáng)度低點(diǎn) ? 溫度梯度高點(diǎn) 2---------- ? 產(chǎn)生裂紋的環(huán)節(jié) ? 拉伸蠕變： ? 芯棒表面溫度降低 ? 材料強(qiáng)度提高 ? 溫度梯度減緩

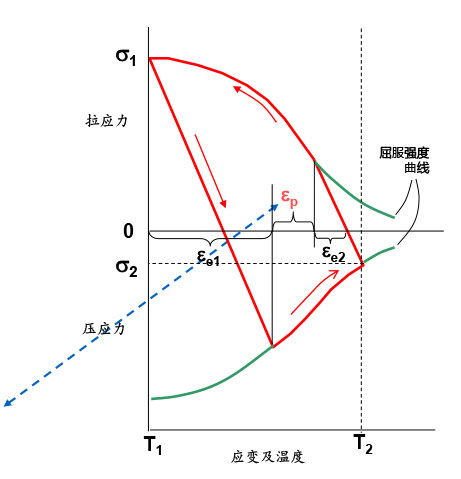

龜裂紋的產(chǎn)生是由于 ： “ 低循環(huán)疲勞” 這種重復(fù)式的塑性變形同時(shí)可 稱為： 累積性蠕變 注意: 這種塑性變形的累積是導(dǎo) 致熱龜裂的主因

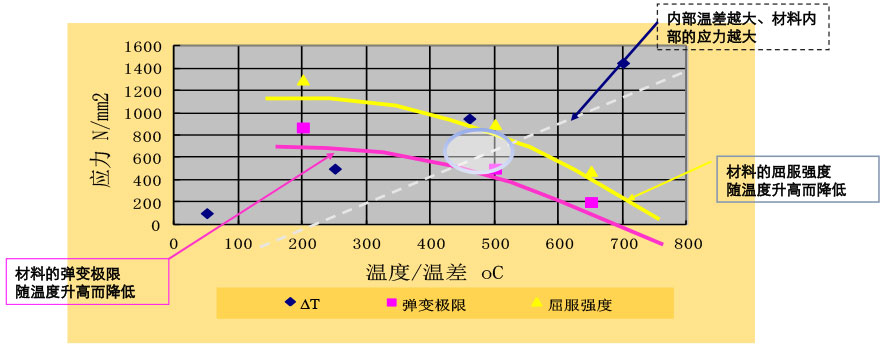

金屬材料溫度升高強(qiáng)度下降，溫差應(yīng)力隨溫度的升高而增加。在溫差處于350-450℃之間，芯棒表面就會(huì) 產(chǎn)生微小塑變乃至細(xì)小龜裂紋
